Код Справочника МТР ООО "Газпром комплектация": 4191707

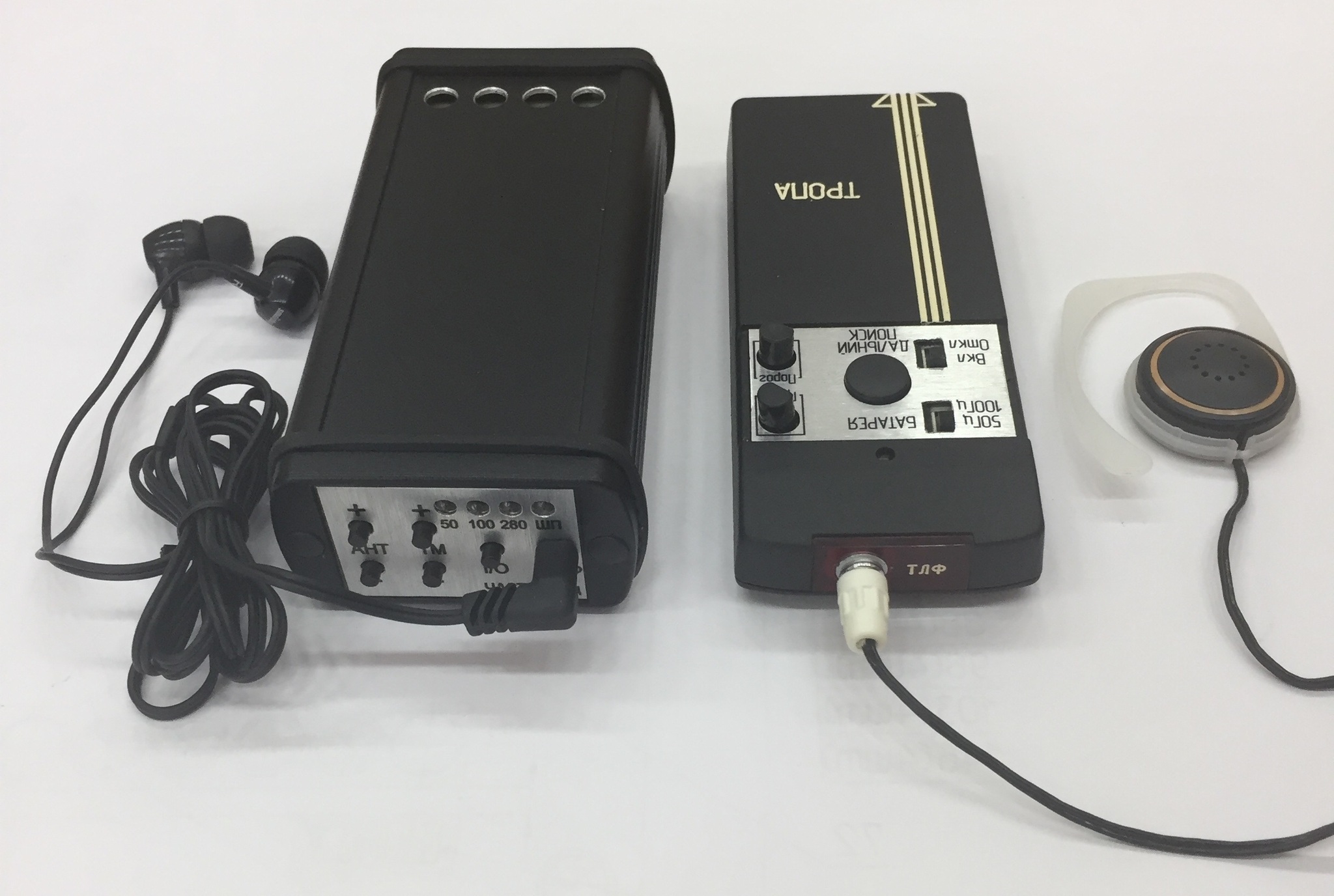

Трассоискатель является новой разработкой ООО «ПАРСЕК», заменяющей трассоискатель ТРОПА, выпускаемый до 2017 года. Новый трассоискатель, обладая всеми преимуществами хорошо зарекомендовавшего себя прибора и сохранив компактные габаритные размеры, имеет расширенный диапазон частот поиска трубопровода и выполнен в промышленном корпусе повышенной прочности.
Назначение

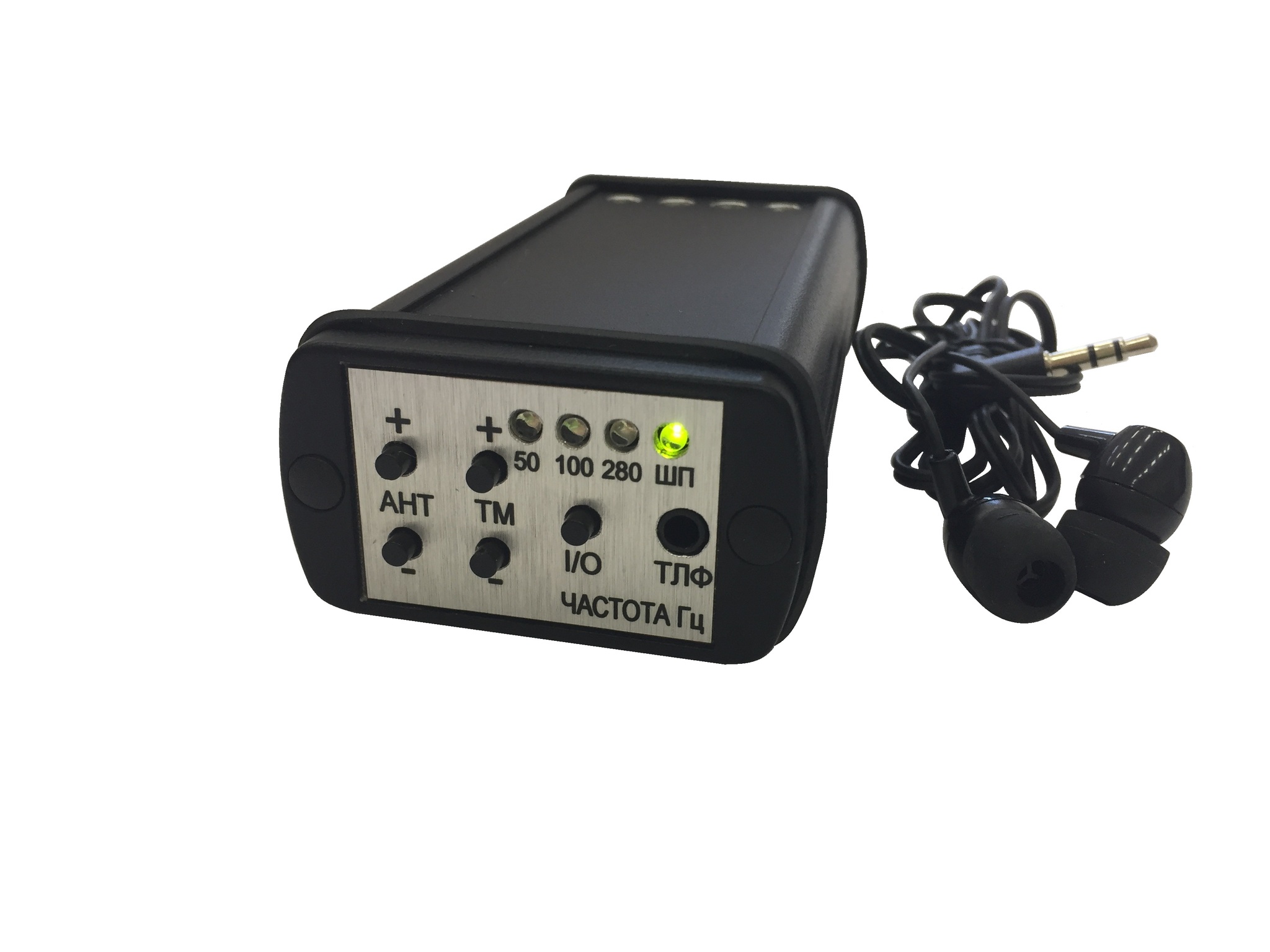

Индукционный трассоискатель «Тропа» предназначен для поиска оси трубопровода, электрокабелей под нагрузкой в узкой полосе на частотах 50 Гц и 100 Гц, или в широкой полосе частот от 50 Гц до 1 кГц в пассивном режиме, или на активной частоте 280 Гц (опционально) при наличии соответствующего генератора (поставляется по требованию Заказчика).
Режимы работы
• В режиме «Поиск трубопровода» трассоискатель определяет местоположение подземного трубопровода по отношению к оператору.
• В режиме «Определение направления трубопровода» трассоискатель положением магнитной оси чувствительности указывает на направление трубопровода (азимут).
• При отклонении за пределы оси трубопровода трассоискатель повышает или понижает тон звучания в головных телефонах.
Основные технические характеристики
Радиус поиска трубопровода составляет не менее 15 м при наличии в нем пульсирующего тока катодной защиты не менее 2 А при глубине залегания 2,5 м.
Регистрируемая частота тока:
• (50±1) Гц,
• (100±2) Гц,
• (280±2,8) Гц,
• от 50 Гц до 1000 Гц.
Трассоискатель может работать в следующих режимах:
• поиск трубопровода по горизонтальной или вертикальной составляющей магнитного поля;
• определение направления трубопровода.
Трассоискатель имеет звуковую индикацию на головные телефоны с импедансом 32 Ом.
Электропитание осуществляется от трех последовательно соединенных гальванических элементов питания типоразмера ААА с номинальным напряжением 1,5 В.
Электрические параметры трассоискателя сохраняются при снижении суммарного напряжения питания до 3 В (минимальное напряжение питания).
Ток, потребляемый трассоискателем от элементов питания не превышает:
• 10 мА в режиме поиска и определения направления трубопровода;
• 7 мА в режиме ожидания.
Габаритные размеры – 116×60×35 мм.
Климатическое исполнение по ГОСТ 15150 – УХЛ3.1.
Степень защиты корпуса по ГОСТ 14254 – IP54.
Комплектность
• Трассоискатель «Тропа» – 1 шт,
• Головные телефоны – 1 компл.,
• Элементы питания типоразмера ААА – 3 шт.,
• Генератор – 1 шт. (по требованию Заказчика),
• Руководство по эксплуатации – 1 шт.
