Код Справочника МТР ООО "Газпром комплектация": 4341112

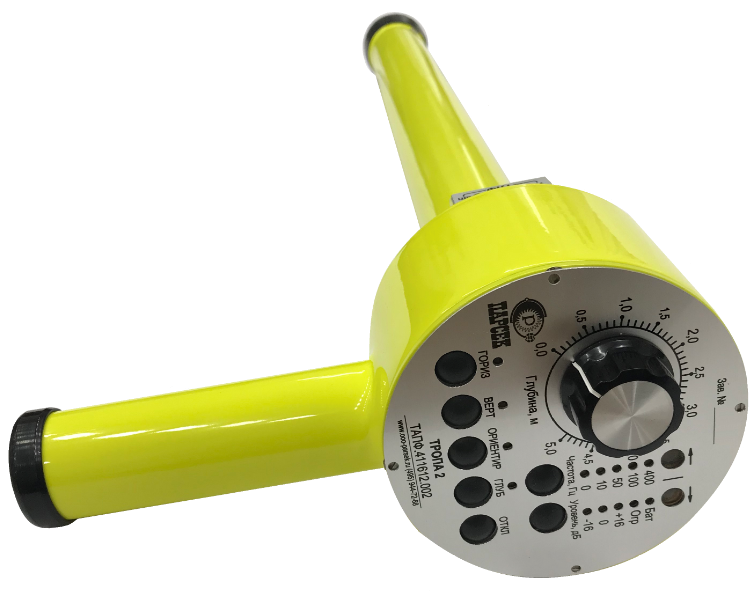

Трассоискатель ТРОПА 2 предназначен для поиска оси протяженного подземного сооружения, определения направления и глубины его залегания. Прибор может применяться для поиска крупных металлических объектов, либо объектов армированных металлом.

Принцип действия прибора основан на обнаружении и анализе магнитных полей, возникающих вокруг объекта, по которому протекают токи, например от устройств катодной защиты (пассивный поиск) или токи от специальных генераторов (активный поиск). Приемники магнитного поля прибора выполнены с применением датчиков феррозондового типа. Корпус прибора изготовлен из материала с высокими прочностными характеристиками.

Технические характеристики трассоискателя:

Радиус обнаружения трубопровода – до 15 м;

Определение местоположения оси трубопровода с точностью ±0,25 м в режиме поиска трубопровода по горизонтальной составляющей магнитного поля;

Определение местоположения оси трубопровода с точностью ±0,1 м с указанием направления отклонения оператора (влево-вправо) от оси трубопровода в режиме поиска трубопровода по вертикальной составляющей магнитного поля;

Ориентацию оператора по отношению к направлению оси трубопровода с точностью ±3° и указанием направления отклонения в режиме ориентации оператора относительно оси трубопровода;

Измерение расстояния до оси трубопровода с точностью ±5 % при глубине залегания трубопровода до 5 м в режиме измерения глубины залегания трубопровода.

Рабочие частоты:

  - 10±0,01 Гц – активный поиск;
  - 50±1 Гц – пассивный поиск;
  - 400±2 Гц – активный поиск;
  - 100±2 Гц – пассивный поиск.

Трассоискатель обеспечивает поиск трубопровода на удалении 7 км от места подключения генератора при наличии в трубопроводе тока с действующим значением не менее 2 А и частотой (10±0,01) Гц при глубине залегания трубопровода 2,5 м.

Питание осуществляется от 4 элементов питания типоразмера АА.

Ток потребления – не более 40 мА.

Габаритные размеры – 680×112×220 мм.  Вес – 1,8 кг.

В качестве задающего генератора тока частотой (10±0,01) Гц или (400±2) Гц можно использовать «Генератор Тропа 2» (поставляется отдельно, по желанию заказчика).

Комплект поставки трассоискателя:

- Трассоискатель ТРОПА 2 - 1 шт.;

- Чехол - 1 шт.;

- Стереотелефоны - 1 шт.;

- Зарядное устройство - 1 шт.;

- Элементы питания АА - 4 шт.;

- Руководство по эксплуатации - 1 шт.;

- Декларация соответствия требованиям ТР ТС - 1 шт.

На трассоискатель предоставляется гарантия - два года с даты отгрузки.
