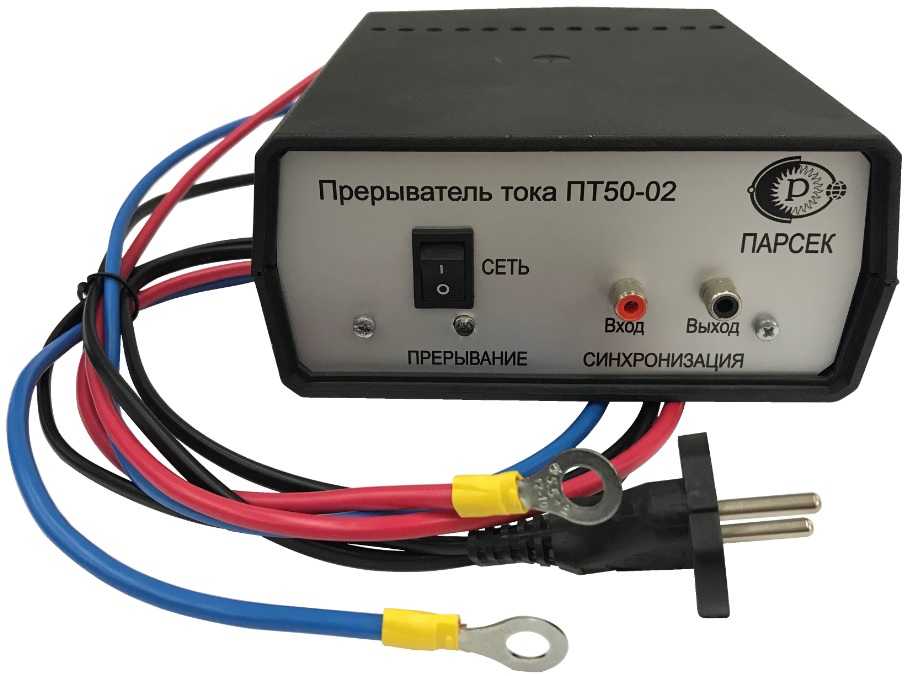

Прерыватель ПТ50-02 предназначен для коммутации постоянного и пульсирующего (однополярного) тока.

Прерыватель осуществляет коммутацию постоянного и пульсирующего (однополярного) тока, обеспечивая при этом:

- максимальное коммутируемое напряжение не менее 100 В,

- коммутируемый ток от 0,25 до 50 А,

- падение напряжения на коммутирующем элементе во включенном состоянии не более 3 В,

- ток утечки коммутирующего элемента в отключенном состоянии не более 5 мА.

Прерыватель обеспечивает следующие режимы включенного/выключенного состояния коммутирующего элемента: 4 /1 , 5 /0,4 , 8 /2 , 12 /3 .

Питание прерывателя осуществляется от сети переменного тока напряжением (187 – 242) В частотой (50±1) Гц.

Мощность, потребляемая от сети переменного тока, должна быть не более 10 Вт.

Средний срок службы прерывателя не менее 5 лет.

Габаритные размеры прерывателя 150х75х180 мм.

Вес прерывателя не более 1,1 кг.

Условия эксплуатации прерывателя:

— температура окружающей среды от +1 °С до +50 °С;

— относительная влажность 98 % при температуре +25 °С.
