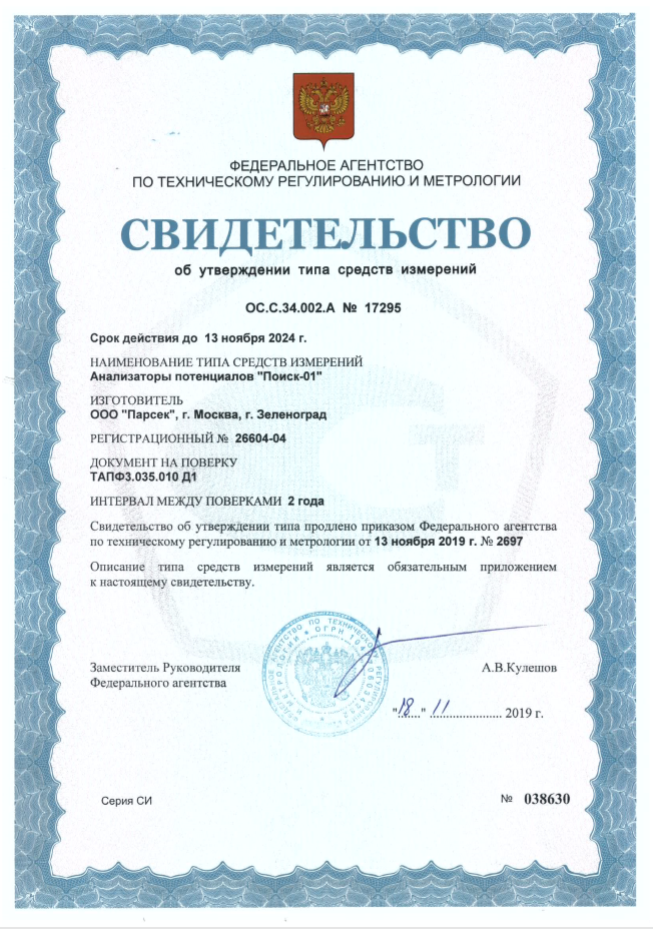

Прибор внесен в государственный реестр средств измерений (рег. № 26604-04).
Код Справочника МТР ООО "Газпром комплектация": 4341110
Комплект приборов Поиск-01 предназначен для оценки состояния изоляционного покрытия трубопровода и оценки уровня его защищенности двумя способами:
- проведение интенсивных измерений трехэлектродным методом;
- проведение измерений потенциалов на контрольно-измерительной колонке (КИК).

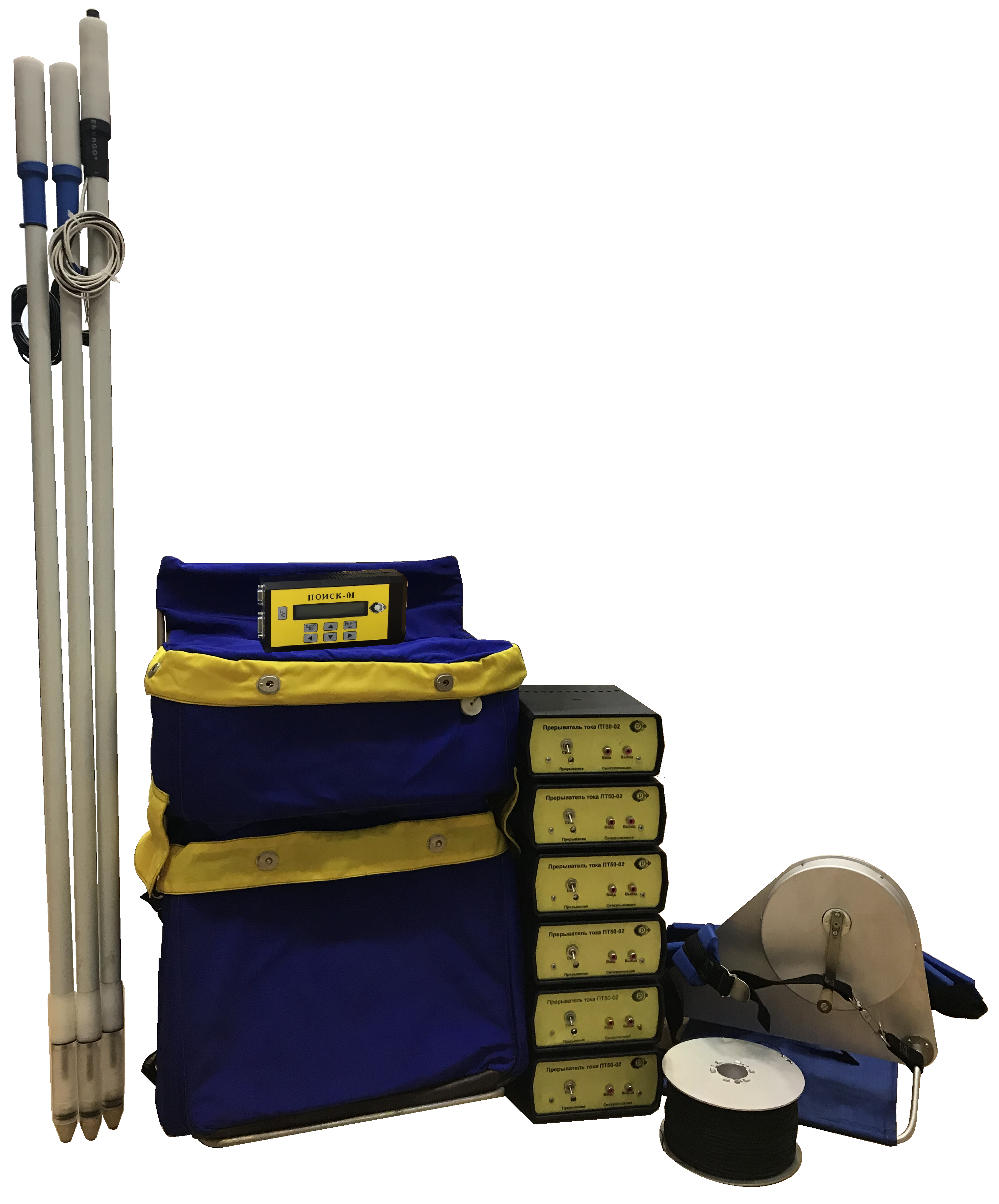

В состав комплекта входят:
- анализатор потенциалов Поиск-01 - 1 шт.;
- прерыватели тока устройств катодной защиты ПТ-50 - 6 шт.;
- измерительные электроды - 3 шт.;
- рюкзак с устройством подачи провода - 1 шт.;
- механизм намотки провода - 1 шт.;
- программа обработки результатов измерения;
- руководство по эксплуатации;
- свидетельство о поверке (оригинал).
Анализатор потенциалов определяет величину потенциала и градиентов потенциала методом синхронного (асинхронного) прерывания токов катодной защиты. Наличие трех каналов измерения позволяет одновременно оценить:
- потенциалы включения-отключения;
- градиенты потенциалов (левого и правого);
- расстояние от опорного контрольно-измерительного пункта.
Измерения производятся с помощью медно-сульфатных электродов.
Последующая обработка данных на ПК, благодаря оригинальному алгоритму суперпозиции, позволяет оценить состояние катодной защиты и изоляционного покрытия подземного трубопровода.
Технические характеристики:
Диапазон измерения по первому каналу: от –10 В до +10 В;
Диапазон измерения по по второму и третьему каналу: от –1 В до +1 В;
Погрешность измерения в каждом из диапазонов: не более 0,2 % от максимального значения диапазона;
Входное сопротивление анализатора потенциалов: 10 МОм;
Коэффициент подавления помех нормального вида частотой 50 Гц при измерении постоянного напряжения: не менее 40 дБ;
Количество результатов измерений защитных потенциалов (с комментариями) в энергонезависимой памяти: не менее 2000;
Время хранения информации: не менее 1 года;
Диапазон рабочих температур: от +1°С до +50°С;
Относительная влажность: до 98% при температуре +25°С;
Габаритные размеры анализатора: 200 x 100 x 40 мм;
Масса анализатора: не превышает 600 г;
Питание анализатора осуществляется от четырех последовательно соединенных электрохимических элементов питания типоразмера АА:
- гальванических с номинальным напряжением 1,5 В;
- аккумуляторных с номинальным напряжением 1,2 В.
