Прибор внесен в государственный реестр средств измерений (рег. № 37496-08).

Код Справочника МТР ООО "Газпром комплектация": 4341108

Преобразователь измерительный БИ-Л предназначен для применения в нефтяной и газовая промышленности при эксплуатации стальных магистральных трубопроводов и подземных сооружений, в системах противокоррозионной защиты, согласно ГОСТ Р 51164-98 и ГОСТ 9.602-2016 (ГОСТ ИСО 9.602-2005).

Преобразователь устанавливается в стойку контрольноизмерительного пункта КИП-Л, КИП-А (КИП-ПК) и обеспечивает измерение параметров катодной защиты подземных металлических сооружений.

Преобразователь осуществляет автоматическое преобразование в цифровой код параметров электрохимической защиты:

• поляризационного потенциала (Uпп) по методу вспомогательного электрода по ГОСТ 9.602 в диапазоне от минус 3,2 до 0 В;
• защитного потенциала (Uтз) в диапазоне от минус 4 до 0 В;
• тока поляризации (Iп) вспомогательного электрода в диапазоне от минус 10  до плюс 10 мА;
• сопротивления (Nk) в диапазоне от 0 до 15 Ом.

Диапазоны значений входных сигналов:

• постоянного напряжения от минус 4 до 0 В;
• тока от минус 10 до плюс 10 мА;
• сопротивления от 0 до 15 Ом.

Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала:

• постоянного напряжения не более ± 0,008 В (единица младшего разряда  0,001 В);
• тока не более ± 20 мкА (единица младшего разряда  10 мкА);
• сопротивления не более  ± 2 Ом (единица младшего разряда 1 Ом).

Пределы допускаемой дополнительной погрешности преобразования входного сигнала, обусловленной изменением температуры окружающей среды, составляет не более половины основной на каждые 10 °C изменения температуры от нормальной.

Длительность времени установления рабочего режима - не более 2 секунд.

Блок осуществляет информационный обмен с управляющим устройством по интерфейсу RS485 с гальванической развязкой (протокол информационного обмена ModBus).

Блок обеспечивает контроль состояния датчика КД (датчика открытия крышки кожуха).

Питание блока осуществляется напряжением постоянного тока (12 ±1,2) В.

Ток потребления по цепи электропитания - не более 100 мА.

Преобразователь обеспечивает подавление помехи с частотой 50 Гц - не менее 40 дБ.

Входное сопротивление не менее 10 МОм.

Условия эксплуатации -  У2 по ГОСТ 15150:

• температура окружающей среды – от минус 45°С до +50°С.
• относительная влажность воздуха – до 95% при температуре +25°С.

Степень защиты корпуса блока по ГОСТ 14254 – IP23.

Габаритные размеры – 115×90×60 мм.

Масса – не более 0,3 кг.

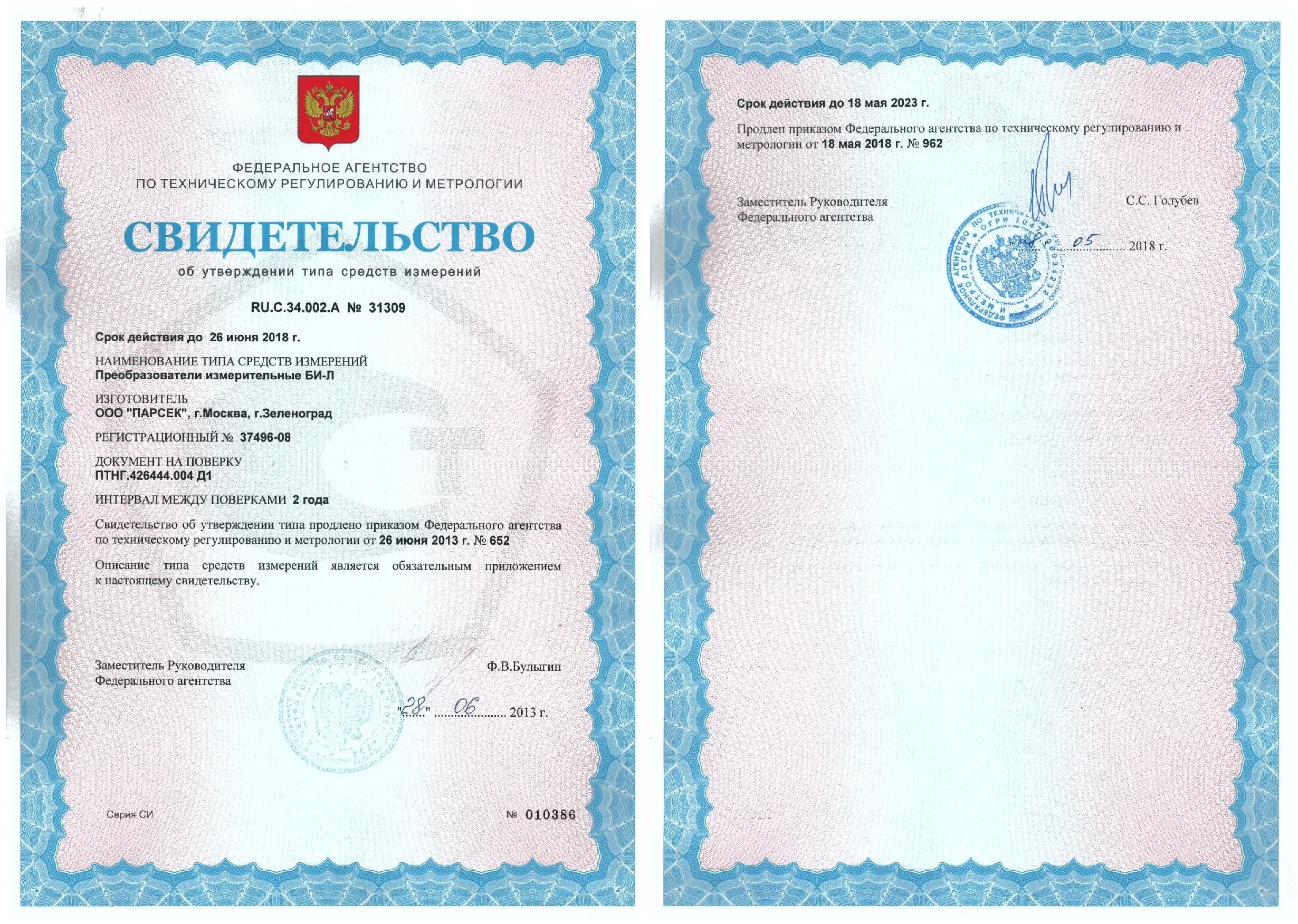

Свидетельство утверждения типа средств измерений
