Блок аварийного включения резерва «БАВР» предназначен для повышения надежности катодной защиты подземных металлических сооружений методом "холодного" резервирования двух устройств катодной защиты (УКЗ) мощностью до 9 кВт, а также для защиты УКЗ от повышения и понижения напряжения в питающей сети переменного тока 230 В, переключения питающей сети от двух независимых источников энергоснабжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

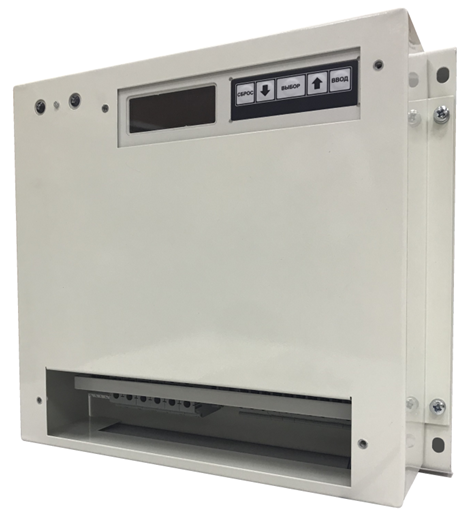

Обновленная модификация блока БАВР оснащена встроенным OLED-дисплеем и клавиатурой и обеспечивает:

- контроль и индикацию напряжений основной и резервной питающих сетей;

- настройку и индикацию порогового значения выходного напряжения УКЗ;

- контроль выходного напряжения УКЗ (относительно порогового значения);

- настройку и индикацию порогового значения напряжения электрода сравнения;

- контроль и индикацию напряжения электрода сравнения (для работы УКЗ в режиме стабилизации суммарного потенциала);

- настройку и индикацию временных интервалов переключения сети и УКЗ.

Блок имеет два режима работы переключения УКЗ:

- по уровню выходного напряжения УКЗ (при стабилизации по току или напряжению);

- по уровню напряжения электрода сравнения (при стабилизации УКЗ по суммарному потенциалу).

Для сохранения работоспособности и увеличения срока службы, блок БАВР оснащен дополнительной функцией настраиваемого времени «турбо-таймера» - времени до повторной попытки переключения УКЗ-2 на УКЗ-1.

Блок оснащен USB-портом для передачи данных и удаленной настройки блока по протоколу ModBus.

Блок оснащен помимо собственного счетчика наработки, счетчиками наработки Сети-1, Сети-2, УКЗ-1, УКЗ-2, результаты которых, также могут контролироваться дистанционно.

Защита настроек от несанкционированного изменения обеспечено наличием пароля.

Переключение основной Сети-1 на резервную Сеть-2 осуществляется при выходе напряжения основной сети за пределы (160-260) В. При работе от Сети-2 блок БАВР непрерывно контролирует уровень напряжения Сети-1, и при ее нормализации (стабильной работы в течении настраиваемого времени) переключает энергоснабжение на основную Сеть-1 – по принципу приоритета основной сети.

Параметры подключаемых УКЗ:

- диапазон выходного напряжения – от 2 до 100 В;

- максимальный выходной ток – 90 А;

- максимальная мощность – не более 9 кВт.

Максимальная рассеиваемая мощность блока БАВР – не более 15 Вт.

Условия эксплуатации:
- температура окружающей среды – от минус 45°С до +50°С.,
- относительная влажность воздуха – до 95% при +25°С.

Габаритные размеры блока – 390×332×100 мм.

Масса блока – не более 8 кг.
